ちょっと、そこ！家庭用電圧レギュレータのサプライヤーとして、私はこれらの重要なデバイスに関してかなりの問題を経験してきました。このブログでは、プロのように家庭用電圧レギュレータのトラブルシューティングを行う方法を説明します。
基本を理解する
トラブルシューティングに入る前に、家庭用電圧レギュレータの機能について簡単に説明しましょう。簡単に言えば、家庭の電気システムの電圧を安定に保ちます。電圧の変動は電化製品や電子機器に損傷を与える可能性があるため、優れたレギュレーターを使用することが重要です。

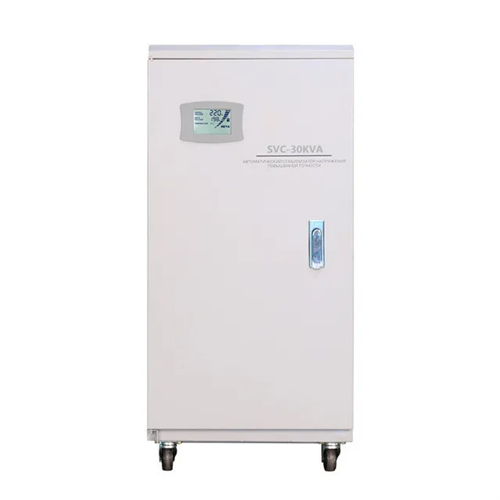

当社では、次のようなさまざまな電圧レギュレータを提供しています。可変ACレギュレータそしてLED式ボルテージレギュレータ。異なるタイプには独自の機能がある場合がありますが、基本的なトラブルシューティング手順は非常に似ています。
ステップ 1: 電源を確認する
電圧レギュレータに問題があると思われる場合に最初に行うべきことは、電源をチェックすることです。簡単そうに聞こえますよね？しかし、レギュレーターが適切に接続されていることを確認するだけで、多くの問題が解決されることに驚くでしょう。
- プラグを検査します。プラグに曲がった突起や焦げなどの損傷の兆候がないかどうかを確認します。見た目が悪くなったら交換時期です。
- コンセントをテストします。簡単なコンセントテスターを使用して、コンセントに電力が供給されているかどうかを確認します。そうでない場合は、家の電気回路に問題がある可能性があるため、電気技師に連絡する必要があるかもしれません。
- ヒューズまたはサーキットブレーカーを確認します。ヒューズが切れたり、回路ブレーカーが落ちたりすると、レギュレータへの電力が遮断されることがあります。ヒューズボックスまたはブレーカーパネルを探し、該当するヒューズが切れているか、ブレーカーが落ちていないか確認してください。その場合はヒューズを交換するか、ブレーカーをリセットしてください。
ステップ 2: 物理的な損傷を探す
目視検査により、電圧レギュレータの状態について多くのことがわかります。探すべきものは次のとおりです。
- 亀裂または破損:レギュレーターのケーシングに目に見える亀裂や破損がないか確認してください。これらはほこり、湿気、害虫が内部に侵入する可能性があり、あらゆる種類の問題を引き起こす可能性があります。
- 火傷跡:レギュレーターの外側または内側に（安全に開けることができる場合）焼け跡がある場合は、悪い兆候です。これらは過熱を示しており、短絡または内部コンポーネントの問題が原因である可能性があります。
- ワイヤーの緩み:レギュレータ内のすべてのワイヤが正しく接続されていることを確認してください。ワイヤーが緩んでいると、断続的な電源の問題が発生したり、火災の危険が発生したりする可能性があります。
ステップ 3: 出力電圧をテストする
電源に問題がなく、明らかな物理的損傷がない場合は、レギュレータの出力電圧をテストします。これにはマルチメーターが必要です。
- マルチメーターをセットアップします。マルチメーターを適切な AC 電圧範囲に設定します。これは通常、レギュレータの予想される出力電圧によって異なります。ほとんどの家庭用アプリケーションでは、約 110 ～ 240 V の範囲に設定する必要があります。
- 測定を行う:マルチメータのプローブをレギュレータの出力端子に慎重に接続します。測定値を取得し、レギュレータの推奨出力電圧と比較します。読み取り値が大きく異なる場合は、間違いなく問題があります。
ステップ 4: 入力電圧を確認する
レギュレータへの入力電圧も指定範囲内である必要があります。高すぎたり低すぎたりすると、レギュレーターが正常に機能しない可能性があります。
- 入力電圧を測定します。再びマルチメータを使用しますが、今回はプローブをレギュレータの入力端子に接続します。測定値をレギュレータの許容入力電圧範囲と比較してください。
- 電圧サージまたは電圧降下:入力電圧が激しく変動している場合は、電力網の問題が原因である可能性があります。この場合、サージプロテクターなどの追加の保護を検討する必要があるかもしれません。
ステップ 5: 内部コンポーネントを調べる
前の手順で問題が解決しない場合は、レギュレーターの内部を詳しく調べる必要があるかもしれません。ただし、レギュレータを開くと電気的危険にさらされる可能性があるため、これは細心の注意を払って行う必要があります。
- コンデンサ:コンデンサに膨らみ、漏れ、または焼けの兆候がないか確認してください。コンデンサに欠陥があると、レギュレータが誤動作する可能性があります。
- ダイオードとトランジスタ:これらのコンポーネントは時間の経過とともに故障する可能性もあります。適切なテストモードでマルチメーターを使用してテストできます。
特定の問題と解決策
出力電圧なし
レギュレータが出力電圧を生成しない場合、考えられる原因と解決策は次のとおりです。
- レギュレーター内のヒューズが切れている:ヒューズを同じ定格のものと交換してください。
- 故障した変圧器:変圧器が破損する可能性があります。この場合、レギュレーター全体を交換するか、専門家に修理を依頼する必要がある可能性があります。
出力電圧の変動
出力電圧の変動は、次のような原因で発生する可能性があります。
- 受電電力の変動:前述したように、入力電圧が不安定な場合、出力にも影響が出る可能性があります。より大きな電圧変動を処理できる、より堅牢なレギュレータが必要になる場合があります。
- 電圧検出回路の故障:レギュレータ内の電圧検出コンポーネントを確認してください。校正または交換が必要になる場合があります。
いつ専門家に電話するべきか
電圧レギュレータのトラブルシューティングは難しい場合があり、専門家に相談した方がよい場合もあります。
- 感電の危険性:電気作業の経験がない場合でも、感電する危険はありません。プロの電気技師は適切なツールとトレーニングを受けています。
- 内部コンポーネントの障害:変圧器や複雑な回路基板などの内部コンポーネントに欠陥があると判断した場合は、専門家に修理または交換を依頼するのが最善です。
結論
家庭用電圧レギュレータのトラブルシューティング方法に関する包括的なガイドが完成しました。電圧レギュレータを適切に維持すれば、多くの悩みを軽減し、貴重な機器を保護できることを忘れないでください。
新しい電圧レギュレータをご検討中の場合、またはご自宅に適した電圧レギュレータの選択についてさらにアドバイスが必要な場合は、当社がお手伝いいたします。私たちのことに興味があるかどうか可変ACレギュレーター、LED式ボルテージレギュレータ、またはLEDディスプレイスタビライザー、お気軽にお声がけいただき、購入交渉を始めてください。当社は常に喜んでお客様の電気ニーズに最適なソリューションを提供し、お手伝いいたします。
参考文献
- 電気工学ハンドブック、さまざまな版
- 家庭用電圧調整器のメーカーマニュアル
